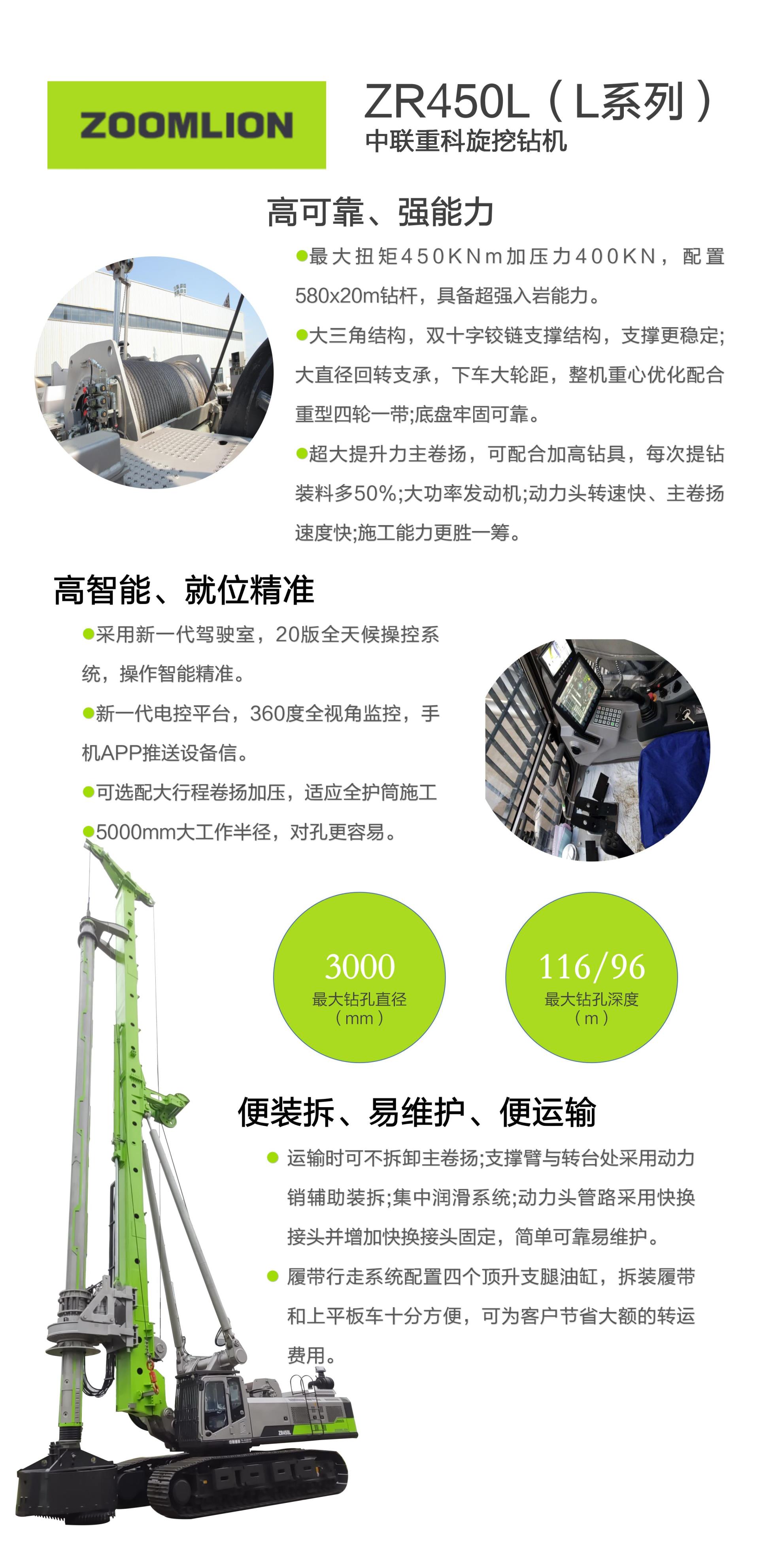

ZR450L
-
- 选择产品类型
-
- 选择产品小类
-
请先选择产品类型
- 产品形貌
- 规格设置
-
1. **大扭矩450KN.m,加压力400KN,设置580x20m
钻杆，具备超强入岩力。
2. 大三角结构，双十字较链支持结构，支持更稳固 ；大直
径回转支承，下车大轮距，整机重心优化配合重型四轮
一带 ；底盘牢靠可靠。
3. 超大提升力主卷扬，可配合加高钻具，每次提钻装料多
50%;大功率发念头 ；动力头转速快，主卷扬速率快 ；施
工能力更胜一筹。
4.接纳新代驾驶室，2. 0版全天候操控系统，操作智
能精准。
5.新一代电控平台，360度全视角监控，手机APP推送
装备信。
6.可选配大行程卷扬加压，顺应全护简施工。
7. 5000mm大事情半径，对孔更容易。
8. 运输时可不拆主卷扬 ；支持臂与转台处接纳动力销
辅助装拆 ；集中润滑系统 ；动力头管路接纳快换讨论，
并增添速换讨论牢靠，简朴可靠易维护。
9.履带行走系统设置四个顶升支腿油缸，拆装履带和上
平板车十分利便，可为客户节约大额的转运用度。
|
?ZR450L 旋挖钻机性能参数表 |
|||
|
主要参数 |
单位 |
数值 |
备注 |
|
钻孔参数 |
|||
|
**大钻孔直径 |
mm |
3000 |
? |
|
**大钻孔深度 |
m |
116/96 |
摩阻杆/机锁杆 |
|
动力头 |
|||
|
**大输出扭矩 |
kN.m |
450 |
? |
|
转速规模 |
rpm |
5～28 |
标配 |
|
加压系统 |
|||
|
加压方法 |
油缸加压/卷扬加压 |
||
|
加压力 |
kN |
400/400 |
? |
|
起拔力 |
kN |
400/400 |
? |
|
**大加压行程 |
mm |
6000/16000 |
? |
|
主卷扬 |
|||
|
卷筒结构型式 |
单层/一筒双机 |
||
|
**大单绳拉力 |
kN |
520 |
? |
|
**大速率 |
m/min |
68 |
? |
|
钢丝绳直径 |
mm |
42 |
? |
|
副卷扬 |
|||
|
**大单绳拉力 |
kN |
90 |
? |
|
**大速率 |
m/min |
70 |
? |
|
钢丝绳直径 |
mm |
22 |
? |
|
桅杆倾角 |
|||
|
前/后 |
° |
4/90 |
? |
|
左/右 |
° |
3.5 |
? |
|
发念头 |
|||
|
发念头型号 |
Cummins?QSX15 |
||
|
发念头**大功率 |
kW |
398 |
? |
|
发念头排放标准 |
国Ⅲ |
||
|
发念头排量 |
L |
15 |
? |
|
底盘 |
|||
|
履带外宽（**小~**大） |
mm |
3750~5300 |
? |
|
履带板宽度 |
mm |
900 |
? |
|
尾部回转半径 |
mm |
4845 |
? |
|
整机 |
|||
|
事情质量 |
t |
150 |
含钻杆Φ580-4×20m、钻具 |
|
**大牵引力 |
kN |
720 |
? |
|
**大行走速率 |
km/h |
1.8 |
? |
|
整机高度 |
m |
29 |
|
|
??????????????????????????????????????????????????????????????????? 可设置钻杆型号 |
|||
|
型号 |
钻深m |
备注 |
|
|
摩阻杆Φ |
110 |
|
|
|
摩阻杆Φ |
116 |
需选配标准节 |
|
|
机锁杆Φ |
72 |
标配 |
|
|
机锁杆Φ |
91 |
|
|
|
机锁杆Φ |
96 |
需选配标准节 |
|
